Этапы монтажа стеклянных ограждений: от замера до установки
Подготовительный этап: геодезический и лазерный замер
Установка светопрозрачных конструкций требует миллиметровой точности. В отличие от деревянных или металлических перил, полотно из закаленного стекла невозможно подпилить или подогнать по месту в процессе монтажа. По этой причине базовым шагом является детальный выездной замер после формирования чистовых поверхностей.
Специалист оценивает не только линейные расстояния пролетов, но и пространственную геометрию основания. Лазерным нивелиром фиксируются перепады высот, отклонения стен от вертикали и плоскостность ступеней маршевой лестницы. Также обязательно обследуется материал несущей основы (монолитный железобетон, стальной косоур, клееный брус или кирпичная кладка). В проектах стеклянных ограждений для дома именно от состава основания зависит выбор закладных деталей и глубина анкеровки.
Проектирование и фабричная обработка стеклянных панелей
На основе замерных карт инженеры создают деталировочную модель будущей конструкции в САПР. На чертежах раскладки определяются зазоры между смежными стеклами (обычно от 3 до 6 мм для компенсации температурного расширения), расположение отверстий под фурнитуру и точки крепления поручня.
После согласования рабочего проекта стекла отправляются на раскрой. Технологический цикл включает несколько строгих операций:
- раскрой полотен сырого стекла по электронной карте;
- еврокромка и полировка фасок по всему периметру для устранения внутренних концентраторов напряжений;
- сверление и фрезеровка технологических вырезов под точечные адаптеры или коннекторы;
- термическая закалка в печи с быстрым охлаждением воздухом либо склейка многослойного триплекса через полимерную пленку.
Подготовка площадки и монтаж несущего основания

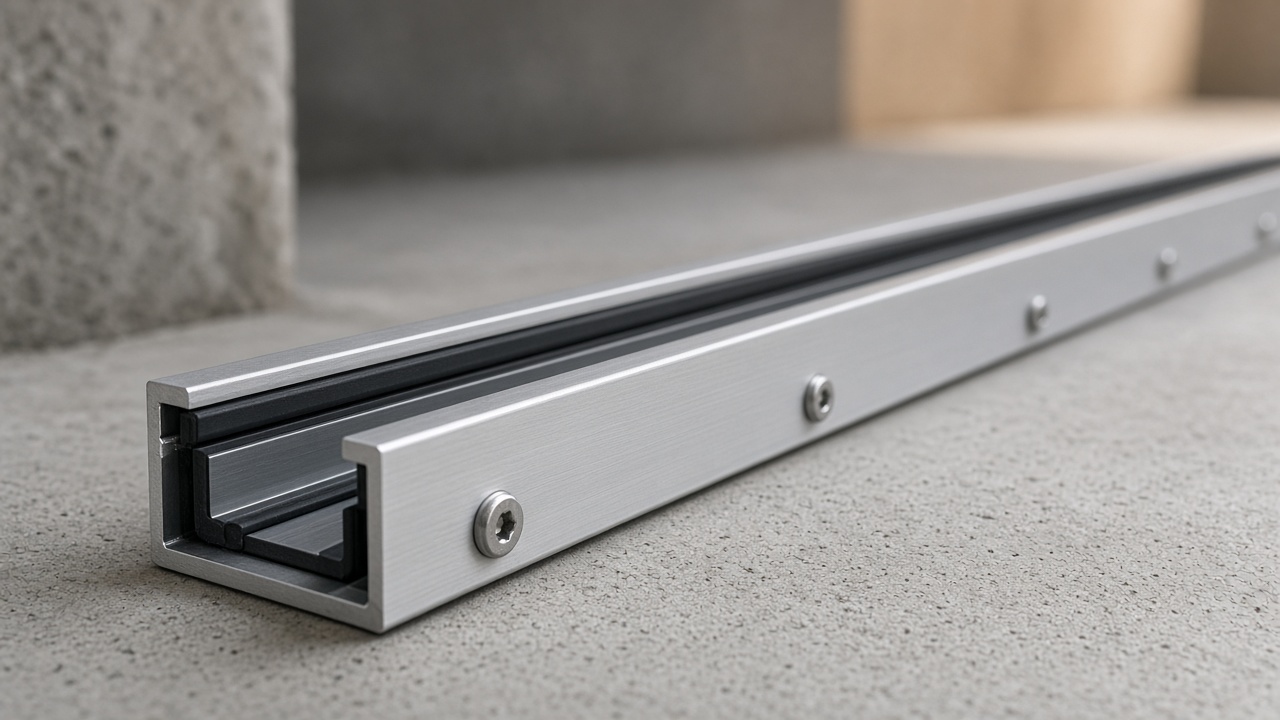

Перед установкой стеклянных листов на объекте монтируется несущий силовой каркас. В зависимости от конфигурации ограждения им может выступать напольный алюминиевый профиль, точечные спайдеры на торце перекрытия или стальные мини-стойки (колоннеты). Это узловой момент всей процедуры, подробнее описанный в общей схеме при замере, производстве и монтаже под ключ.
Для наружных зон в условиях влажного и ветреного климата Краснодарского края монтажники используют химические капсульные анкеры или шпильки из аустенитной нержавеющей стали AISI 316. Они гарантируют отсутствие коррозионных подтеков и выдерживают динамические ветровые нагрузки, типичные для приморских и предгорных районов.
Сводная таблица основных этапов монтажного процесса
Ниже представлена последовательность действий монтажной бригады с контрольными параметрами для каждого шага сборки.
| Этап | Основные технологические операции | Инструменты и оборудование | Контрольный параметр |
|---|---|---|---|
| 1. Замер | Снятие габаритов, лазерное сканирование перепадов основания | Лазерный дальномер, ротационный нивелир, угломер | Точность до 1 мм, фиксация нулевой отметки пола |
| 2. Разметка | Перенос осей проекта на чистовое покрытие пола или торца | Лазерный осепостроитель, разметочный шнур | Соосность креплений по всей длине пролета |
| 3. Бурение | Сверление посадочных отверстий без удара, обеспыливание | Перфоратор с пылеудалением, продувочный насос | Глубина погружения шпилек, целостность плитки |
| 4. База | Фиксация профиля, стоек или точечных стеклодержателей | Динамометрический ключ, анкерные составы | Момент затяжки, горизонтальность направляющих |
| 5. Стекление | Подача полотен, установка на опорные колодки с полимерами | Вакуумные присоски, монтажные манипуляторы | Отсутствие прямого контакта стекла с металлом |
| 6. Юстировка | Выравнивание полотен по вертикали и высоте верхней кромки | Прижимные клинья, регулировочные винты профиля | Равномерность межпанельных зазоров (3-5 мм) |
| 7. Финиш | Монтаж верхнего поручня, уплотнителей и декоративных крышек | Специальный инструмент, полиуретановые герметики | Жесткость периметра, чистота поверхностей |
Установка стеклопакетов, юстировка и чистовая сдача
Позиционирование массивных листов триплекса весом от 40 до 90 килограммов выполняется с помощью вакуумных захватов бригадой из двух или трех монтажников. Стекло помещается в профильную шину либо навешивается на предварительно выставленные точечные адаптеры.
Критически важная часть монтажа — юстировка. Используя клиновые системы и эксцентриковые регулировочные винты внутри профиля, мастера добиваются идеальной линии верхнего края. Малейшее отклонение хотя бы на одном метре приведет к «зубчатому» визуальному дефекту по длине всего ограждения.
После выравнивания затягиваются фиксирующие прижимы с контролируемым усилием, устанавливаются эластичные уплотнители из EPDM и декоративные накладки. Завершающий этап включает монтаж накладного поручня (из нержавеющей трубы или профилированного дерева), уборку монтажной зоны и контрольную проверку сопротивления конструкции нормативной боковой нагрузке.
