Насколько безопасны стеклянные ограждения: виды стекла и технологии защиты
Мифы и реальность о прочности светопрозрачных конструкций
Стеклянные панели ассоциируются у многих с хрупкостью бытового стекла, которое легко разбить случайным ударом. Однако в строительных ограждающих конструкциях применяется исключительно архитектурное стекло специальной обработки. Такое полотно рассчитывается на значительные статические и динамические нагрузки, включая вес наваливающихся людей, удары тяжелыми предметами и шквалистый ветер.

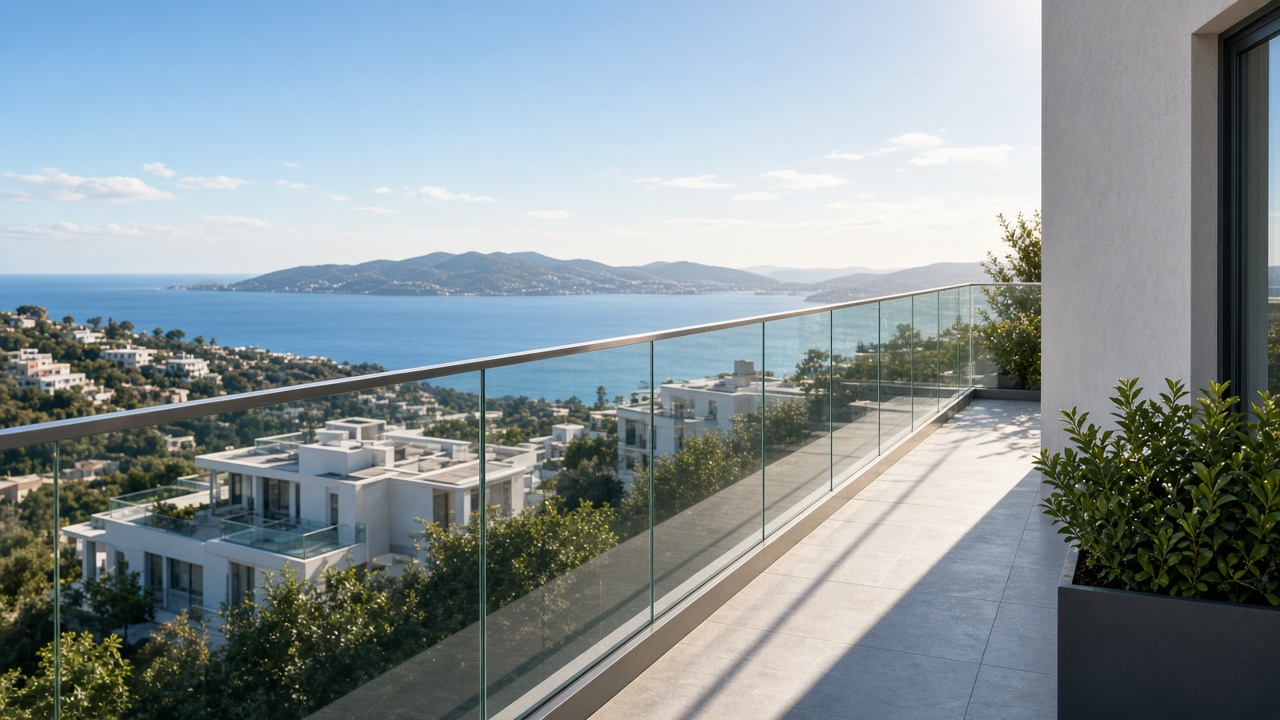

Современные стеклянные ограждения для балконов, террас и веранд служат надежным физическим барьером, предотвращающим случайное падение с высоты. В основе их надежности лежат два ключевых метода обработки материала: термическая закалка и ламинирование в многослойную структуру.
Закаленное стекло: физика термического упрочнения
Обычное сырое листовое стекло в ограждениях не используется из-за опасности образования крупных и острых осколков клиновидной формы. Вместо него применяют закаленное стекло (ESG), проходящее термическую обработку в специальной печи при температуре свыше 650 градусов с последующим равномерным охлаждением струями холодного воздуха.
В процессе быстрого охлаждения на внешних поверхностях стеклянного листа формируются остаточные напряжения сжатия, а внутри — напряжения растяжения. Этот процесс обеспечивает следующие характеристики:
- Повышенная стойкость к изгибу: предел прочности закаленного листа возрастает в 5–7 раз по сравнению с необработанным стеклом той же толщины.
- Устойчивость к температурным перепадам: материал выдерживает резкие изменения температуры до 200 градусов Цельсия, что исключает разрушение от термического шока на солнце.
- Безопасный характер разрушения: если критическое воздействие все же преодолевает предел прочности, лист мгновенно распадается на крошечные гранулы с закругленными гранями.
Триплекс и защитные полимерные прослойки

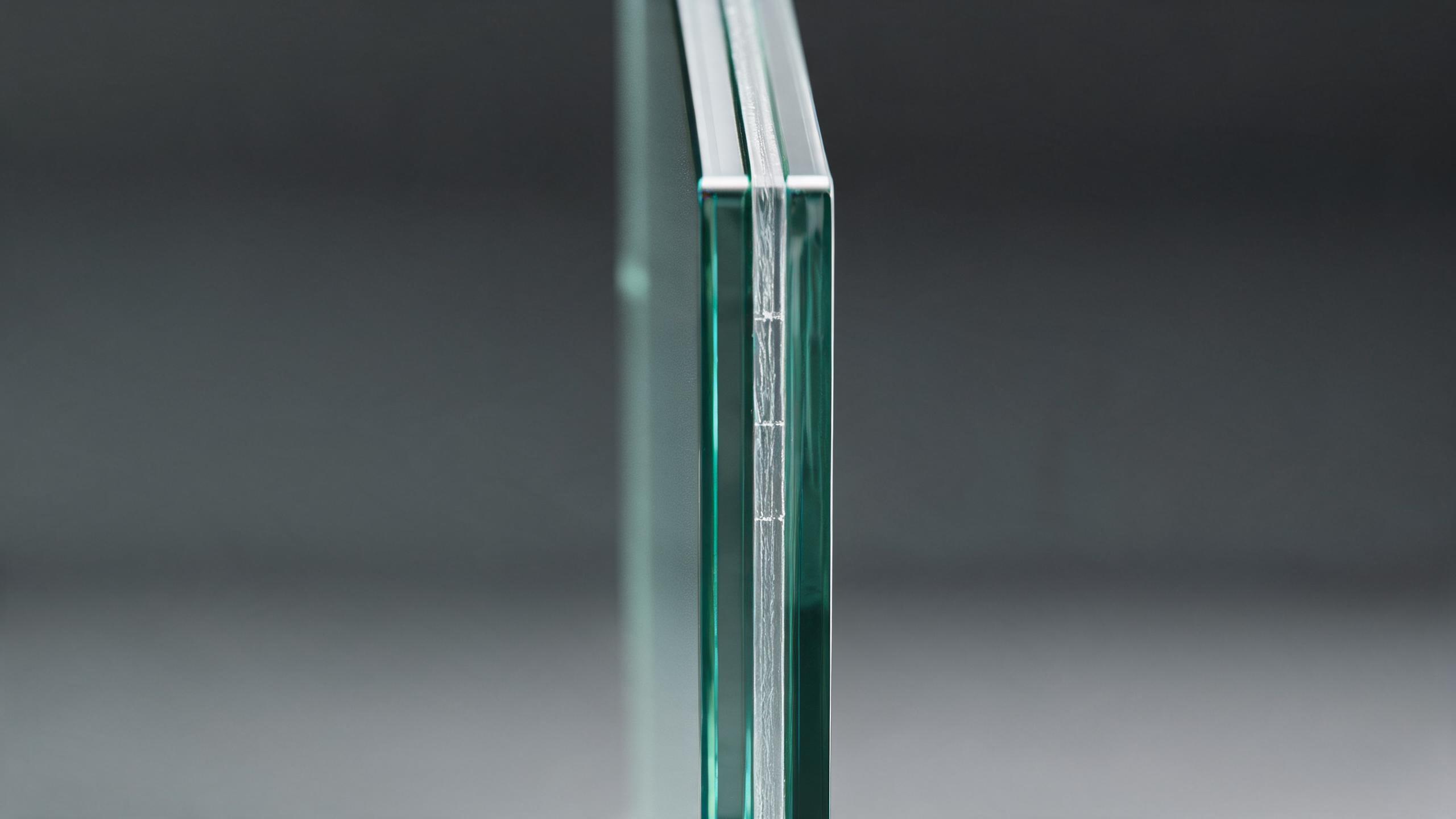

Триплекс представляет собой композитное полотно, состоящее из двух или более листов стекла, склеенных между собой прозрачным полимерным составом. Для уличных и высотных конструкций общепринятым стандартом безопасности является ламинирование предварительно закаленных листов (ESG+ESG).
Основную защитную функцию выполняет полимерная прослойка. Даже если оба стекла получат критический удар, защитный слой удержит все осколки в плоскости конструкции. Панель покроется паутиной трещин, но не обрушится и продолжит выполнять функцию ограждения до приезда ремонтной бригады.
В производстве защитного триплекса применяются две основные технологии межслойной фиксации:
- Пленка PVB (поливинилбутираль): автоклавный метод ламинирования, обеспечивающий высочайшую эластичность, ударопрочность и оптическую прозрачность полотна.
- Пленка EVA (этиленвинилацетат): безавтоклавное вакуумное спекание, отличающееся повышенной стойкостью к влаге и гидрофобностью, что актуально для открытых уличных террас без верхнего поручня.
- Ионопластовые прослойки (SentryGlas): жесткие полимеры высокой прочности, сохраняющие форму ограждения в вертикальном положении даже при сквозном разрушении обоих стеклянных слоев.
Сравнение защитных характеристик типов стекла
В таблице ниже приведено сравнение поведения различных материалов под нагрузкой и их применимости в ограждающих системах.
| Материал полотна | Механическая прочность | Поведение при критическом разрушении | Область безопасного применения |
|---|---|---|---|
| Сырое флоат-стекло | Низкая, легко бьется от точечного удара | Крупные опасные кинжаловидные осколки | Не допускается для ограждений |
| Закаленное моностекло | Высокая, устойчиво к фронтальным ударам | Осыпается мелкой безопасной крошкой | Низкие перегородки, интерьерные экраны |
| Сырой триплекс | Средняя, трескается при бытовых ударах | Осколки удерживаются пленкой, провисает | Офисные перегородки внутри зданий |
| Закаленный триплекс | Максимальная устойчивость к ударам и ветру | Полотно держится на пленке без выпадения | Балконы, террасы, лестничные марши |
Нагрузки на открытом воздухе: балконы и террасы в крае

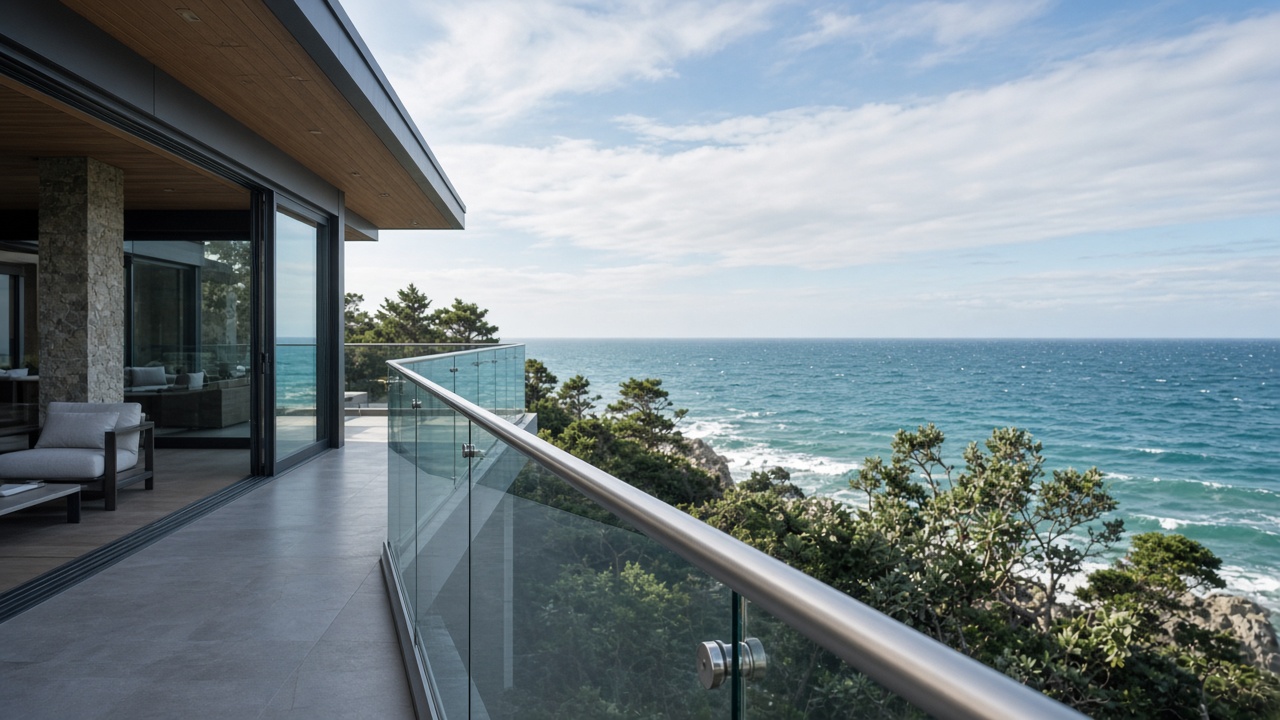

В условиях климата южных регионов и прибрежных зон ограждения подвергаются постоянному комбинированному воздействию. Сильные порывы ветра в предгорных и приморских районах создают переменные ветровые нагрузки, действующие на полотно с эффектом паруса. Поэтому проектирование опирается на действующие строительные нормативы и правила безопасности.
Для наружных зон безопасная эксплуатация обеспечивается комплексом конструктивных решений:
- Расчетная толщина: для балконов и веранд применяется закаленный триплекс толщиной от 12 до 21 мм в зависимости от высоты ограждения и шага креплений.
- Полировка еврокромки: шлифовка и полировка торцов полотна снимают концентраторы механического напряжения, которые могли бы привести к самопроизвольному растрескиванию при ветровых вибрациях.
- Качественная фурнитура: зажимные профили и точечные коннекторы из коррозионностойкой стали AISI 304 или AISI 316 компенсируют температурные деформации за счет упругих уплотнителей из EPDM.
Дополнительные меры конструктивной защиты
Помимо прочности самого стекла, безопасность ограждения определяет правильное распределение нагрузок через сопутствующие элементы. Установка опорного или накладного мини-поручня сверху стеклянного полотна связывает соседние стеклянные панели в единую жесткую пространственную раму.
При использовании накладного поручня из нержавеющей стали или анодированного алюминия усилие от опирающегося человека передается сразу на несколько секций, а верхний торец стекла оказывается защищен от случайных торцевых сколов металлическими предметами. Грамотное сочетание закаленного триплекса, эластичных прокладок и надежной базы делает стеклянное ограждение одним из самых безопасных типов современных парапетов.
